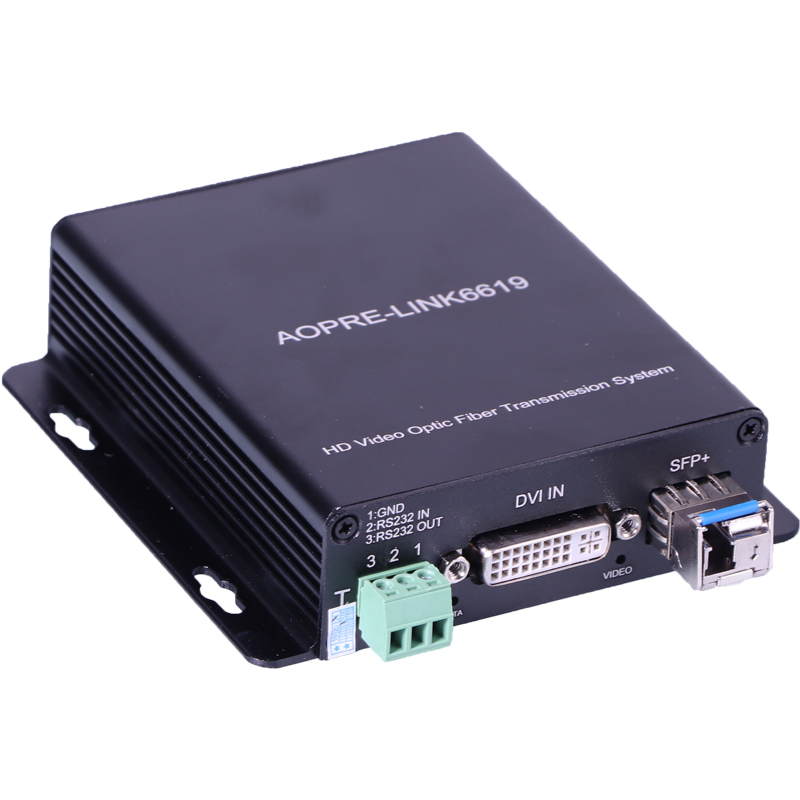

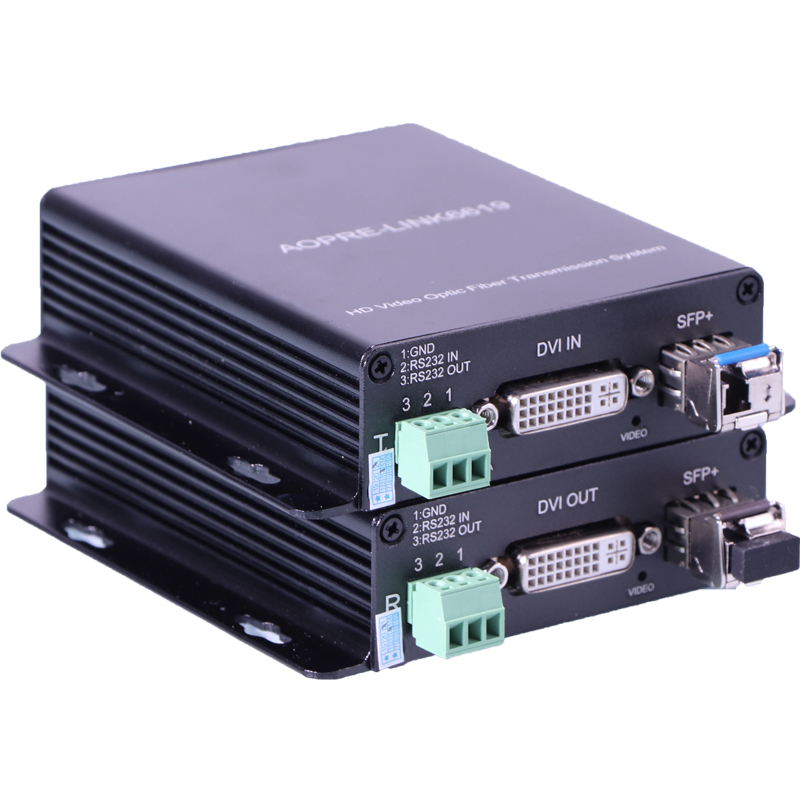

商用級1路DVI高清視頻光端機
DVI光端機通過光纖長距離地傳輸高清視頻信號，同時支持串口數據傳輸和外接獨立音頻等功能，能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的DVI信號延長方式。廣泛運用于展覽展示，軌道交通，廣播電視，視頻會(huì )議,醫療示教，教育錄播，安防監控等對視頻高要求行業。
產品介紹
l 傳輸距離標配20KM，最長可達80公里；
l 分辨率最高可達到1920*1200@60Hz，向下兼容；
l 支持外接一路雙向向模擬立體聲音頻信號傳輸；
l 支持串口數據雙向傳輸，自適應波特率；
l 能夠自動識別和配置各種顯示模式；
l 內置ESD靜電保護電路，能有效防止靜電損；
l 安裝簡單方便，即插即用，無需驅動；
l 支持多路單芯多芯傳輸：2路（雙向）/4路（雙向）/8路（雙向）/16路（雙向）；
產品特點
l 傳輸距離標配20KM，最長可達80公里；
l 分辨率最高可達到1920*1200@60Hz，向下兼容；
l 支持外接一路雙向向模擬立體聲音頻信號傳輸；
l 支持串口數據雙向傳輸，自適應波特率；
l 能夠自動識別和配置各種顯示模式；
l 內置ESD靜電保護電路，能有效防止靜電損；
l 安裝簡單方便，即插即用，無需驅動；
l 支持多路單芯多芯傳輸：2路（雙向）/4路（雙向）/8路（雙向）/16路（雙向）；
適用環境
廣泛運用于展覽展示，軌道交通，廣播電視，視頻會(huì )議,醫療示教，教育錄播，安防監控等對視頻高要求行業。
技術規格
視頻 支持協議 DVI-D
像素帶寬 300MHz，全數字
接口帶寬 總帶寬6.75Gbps
輸入輸出電平 1VP-P
支持數碼位寬 10Bit
支持分辨率 1920*1200@60HZ;1920*1080@60HZ/50HZ;1920*1080@30HZ/25HZ;1600*1200@60HZ;1280*1024@60HZ;800*600@60HZ;640*480@60HZ
接口 24+5 DVI-I接口
阻抗 100Ω
建議DVI線纜最大輸入/輸出距離 小于5米，在1920X1080@60Hz時
音頻 音頻模式 雙向立體聲
接口 3.5mm立體聲音頻插座
信號類型 雙向立體聲
RS232 接口 鳳凰端子、九針串口
信號方向 雙向傳輸
波特率 自適應，最高115200bps
光纖 光纖接口 單路：LC 接口 機架式：（LC/FC/ST/SC）可選
光纖類型 單模/多模
波長 單模 1310nm/多模850nm
接口帶寬 2.97Gbps
建議最大傳輸距離 在1920X1080@60時，單模光纖：20km
其他 電源 單路：DC5V/2A 1U/2U/4U機架式AC220V
最大功耗 單路：MAX 6W
溫度 工作溫度：-5℃ ~ +70℃
濕度 工作濕度：5% ~ 90%
外形尺寸 167*113*28mm
質保 五年免費保修

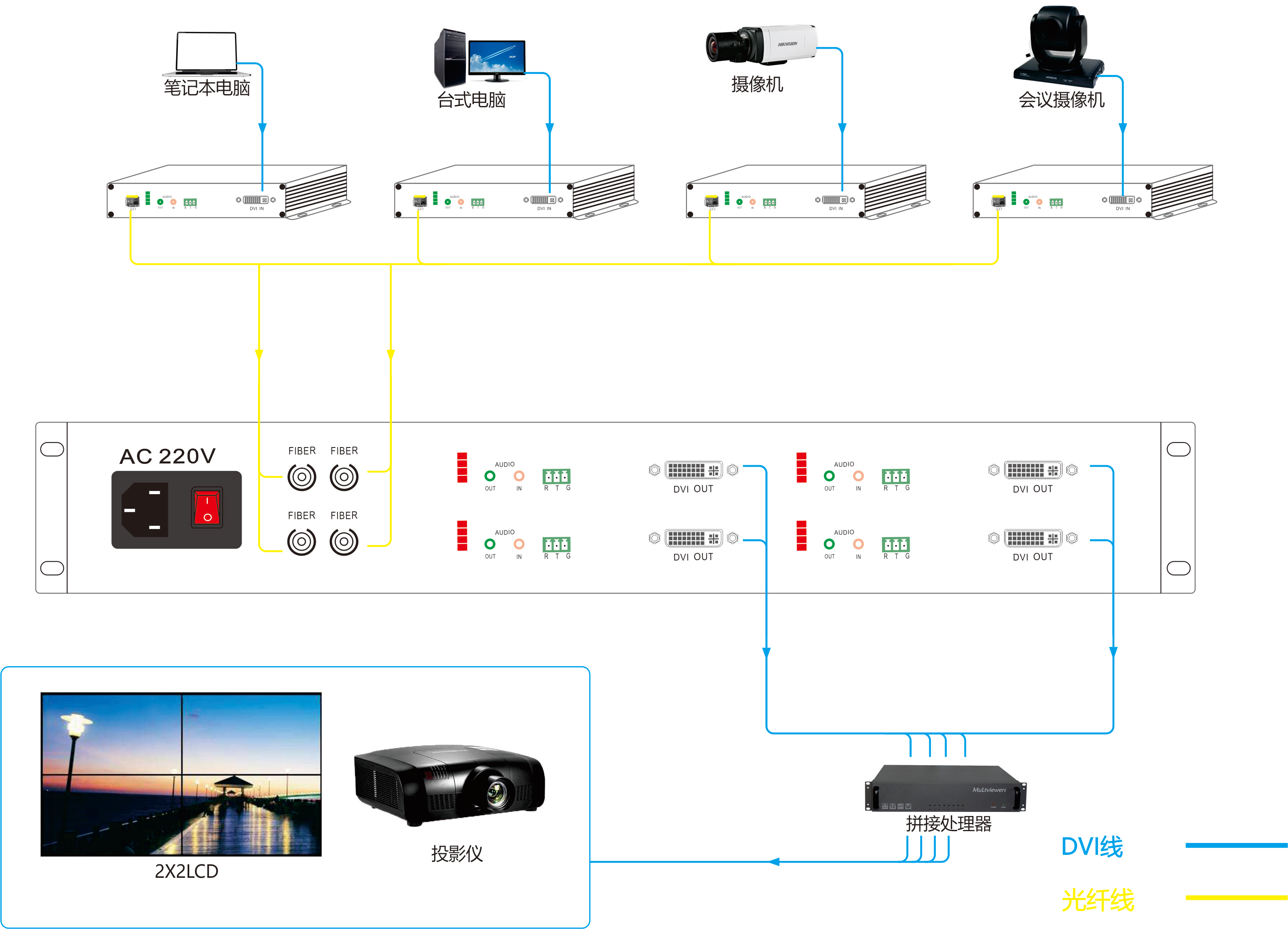

安裝實例
訂貨信息
1路DVI+1路雙向音頻+1路雙向RS232數據
1路DVI+1路雙向音頻+1路雙向RS232數據+KVM
2路DVI+2路正向音頻+2路正向RS232數據
4路DVI+4路正向音頻+4路正向RS232數據
