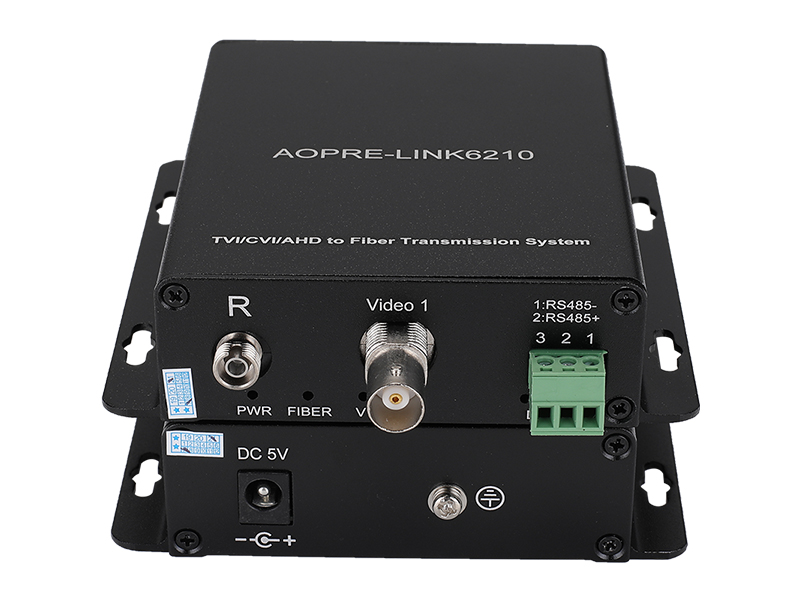

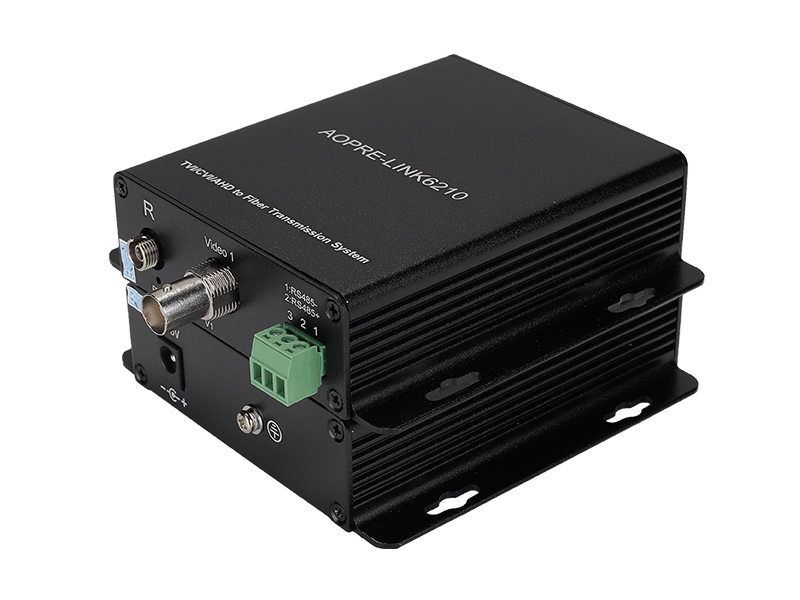

商用級1路視頻光端機
同軸光端機是專為長距離光纖傳輸HDCVI高清復合視頻而設計，采用自主研發的非壓縮數字光電轉換技術，使用光纖點對點傳輸百萬像素級高清視頻，實現無延時、高可靠性的視頻傳輸。單根光纖可同時傳輸1~32路HDCVI高清復合視頻。HDCVI光端機支持1280H高清視頻格式，支持1920*1080分辨率，25幀率，1280×720分辨率，25幀率，1280H/25f 高清格式。
產品介紹
- 品 牌：AOPRE
- 產品名稱：1路視頻光端機
- 產品型號：AOPRE-LINK6210
- 防雷等級：三級防雷
- 光纖類型：?jiǎn)文卫w
- 光纖接口：FC 圓型帶螺紋
- 傳輸距離：0-20公里
- 工作溫度：-40 ~ 85℃
- 工作電壓：100V~240V 交流自適應
- 電源功耗：5W（Input：DC5V 1A）
- 重 量：0.8KG / 對
- 裝箱清單：發射機一臺，接收機一臺，電源適配器二個，使用手冊一本，保修卡一份，合格證一份.
產品特點
- 即插即用的設計使得安裝簡便易行，無需進行現場調節
- 8位數字編碼及無壓縮式視頻傳輸
- 支持任何高分辯率視頻信號
- 視頻帶寬：20-40m
- 自動兼容PAL 、NTSC 、SECAM 視頻制式
- 帶APC 電路，輸出光功率恒定，動態范圍大
- 千兆光纖傳輸，大容量，易升級和擴容
- 電源和光纖鏈路、數據狀態指示的LED 可監視系統的運行狀況
- 先進自適應技術，使用時無需進行現場的電氣或光學調節
- 工業級設計，模塊化設計使設備可靠靈活
- 外置電源、機殼設計外觀獨特
- 壁掛式或獨立(放置于監控現場、室外或中心)
適用環境
- 長距離廣播電視傳輸系統城市智能交通監控系統（ITS）、平安城市
- 高速公路監控系統、電子道路監控、抓拍系統
- 大型廠礦企業安防監控系統、網絡(luò )多功能系統
- 遠程多媒體教學/ 校園監控、電視會(huì )議系統
- 長距離廣播電視、高質量視音頻傳輸系統
- 樓宇對講、軍事通信 、軍事監控
技術規格
光學特性：
波長 | 1550nm&1310nm |
光功率 | -10~ -3dBm |
光纖類型 | 50/125um多模，62.5/125um 多模，9/125um單模 |
接收機靈敏度 | -22dBm |
光學接口 | FC、ST 、SC (可選) |
傳輸距離 | 0~500M(多模) / 0~20KM(單模) |
視頻參數：
發送端輸入電平 | >500mVp-p |
接收端輸出電平 | 1-1.2Vp-p |
視頻模擬帶寬 | 20-40m |
微分相位 | ≤ 2 |
微分增益 | ≤ 2% |
輸入輸出阻抗 | 75歐 |
防浪涌保護 | 視頻接口符合10/700us:(1-1.5kv) |
采樣位數 | 8位 |
采用頻率 | 50Mhz |
物理接口 | BNC接口 |
輸入/輸出接口數 | 1~32路 |
指示燈 | 光鏈、電源、視頻源指示燈 |
電源 | DC5V |
功耗 | ≤5W |
安裝實例
訂貨信息
產品型號 | 功能描述 | 傳輸距離 |
AOPRE-LINK6210 | 1路視頻光端機（純視頻） | 0-20公里 |
AOPRE-LINK6210 | 1路視頻+1路485反向數據 | 0-20公里 |
