商用級AOPRE-LINK 1-32路卡儂頭平衡音頻光端機系列
卡儂頭平衡音頻光端機是解決用于1路~32路平衡音頻信號的單向光纖長距離傳輸。前端平衡音頻信號直接輸入，經過光纖傳輸從后端輸出接有源音箱或者接功放驅動喇叭。采用24bit數字音頻編碼，系統指標達到或超過廣播甲級標準。
產品介紹
●支持1~32路卡儂頭平衡音頻正向/雙向傳輸
●標準廣播級模擬平衡音頻
●使用FPGA、數字編解碼和時鐘恢復技術，集成度高、穩定性性高
●音頻接口為XLR卡儂頭平衡接口，高動態范圍100dB
●自動高通濾波，隔離直流偏移量
●智能靜噪系統；針對帶有無爆音操作100dB靜噪信噪比（SNR）的軟上升或下降斜波和模擬靜噪
●音頻接口三級防雷，達到IEC61000-4-5 (8/20μs)差模:6KV
產品特點
●單多模兼容，多模傳輸距離1KM，單模傳輸距離20KM，支持定制遠距離100KM
●LED狀態指示燈，可監視設備的運行狀況
●即插即用，無需設置
●設備成對使用，注意設備有發射機與接收機區分
適用環境
●24bit音頻編碼；
●192 KHZ采樣率；
●即插即用，無需調試
技術規格
光器件指標
波長：1310nm&1470nm~1610nm（根據設備功能選型）
發射光功率：＞-7db
接收靈敏度：＞-24db
光口：FC（SC,ST.LC可選）
音頻指標
信號電平：0.5-4Vp-p
動態帶寬：101 dB
總諧波失真(THD)：-90 dB
采樣頻率：192 KHz
音頻A/D采樣：24 Bit
信噪比（SNR）：100 dB
幅頻特性 ≤±0.5 dB
音頻輸入/輸出阻抗：600 ?平衡
音頻最大輸入/輸出電壓：0~4V /0~2.5V
音頻增益：±0.1 dB
最大輸入電平：≥9.5 dBm
非線性失真：≤0.2%
音頻物理接口：卡儂頭母口（發射）卡儂頭公口（接收）
工作指標
工作溫度：-20 至 70°C
存儲溫度：-40 至 80°C
相對濕度：5 至 95%（非冷凝）
工作壽命：＞100000小時
供電方式
桌面式：DC 12V1A

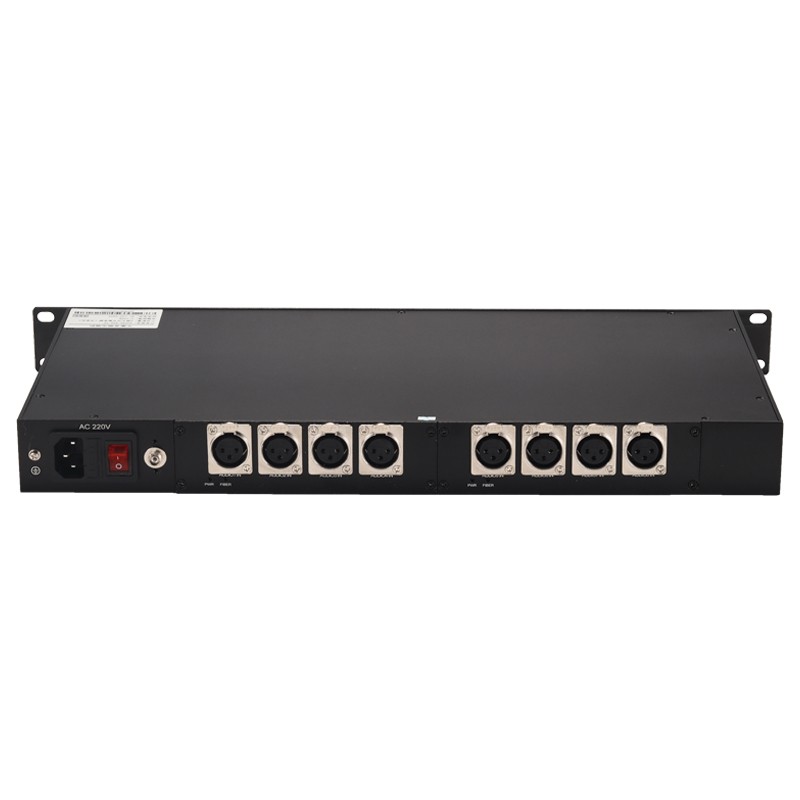

機架式：AC 110~240V 50/60Hz
安裝實例
| 型號 | 描述 |

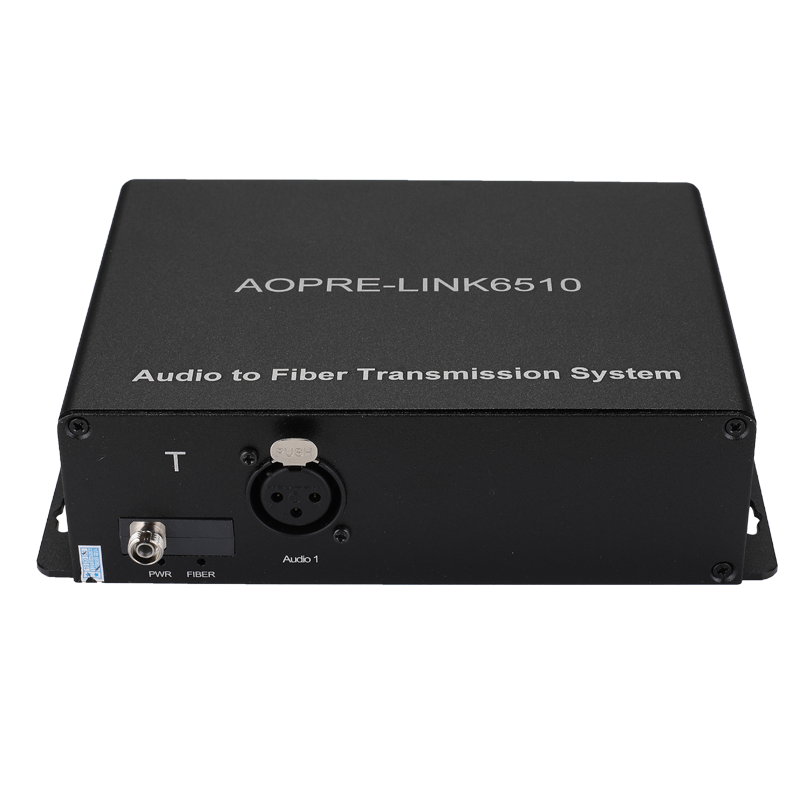

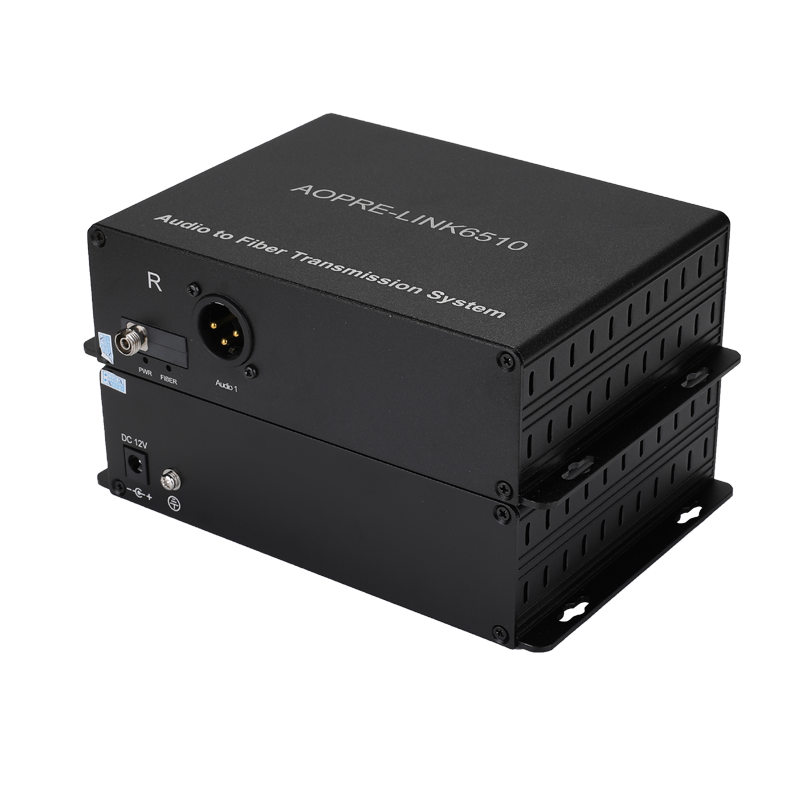

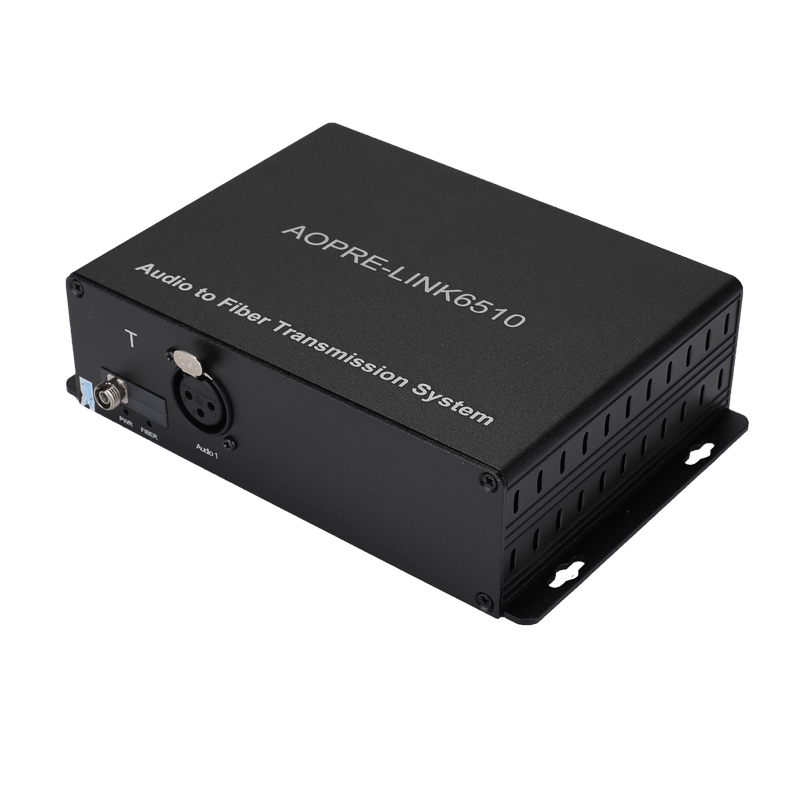

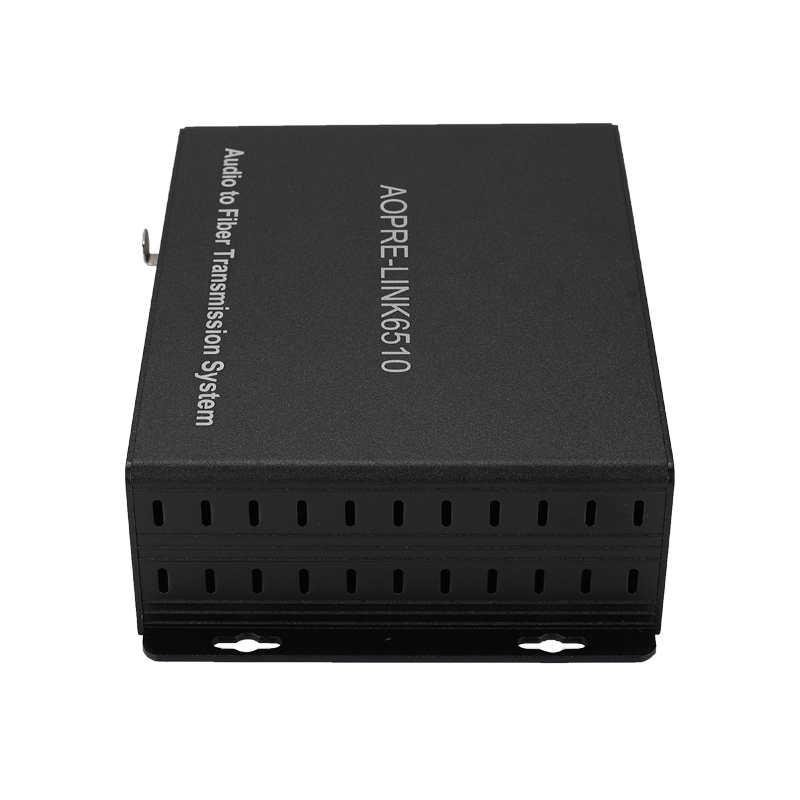

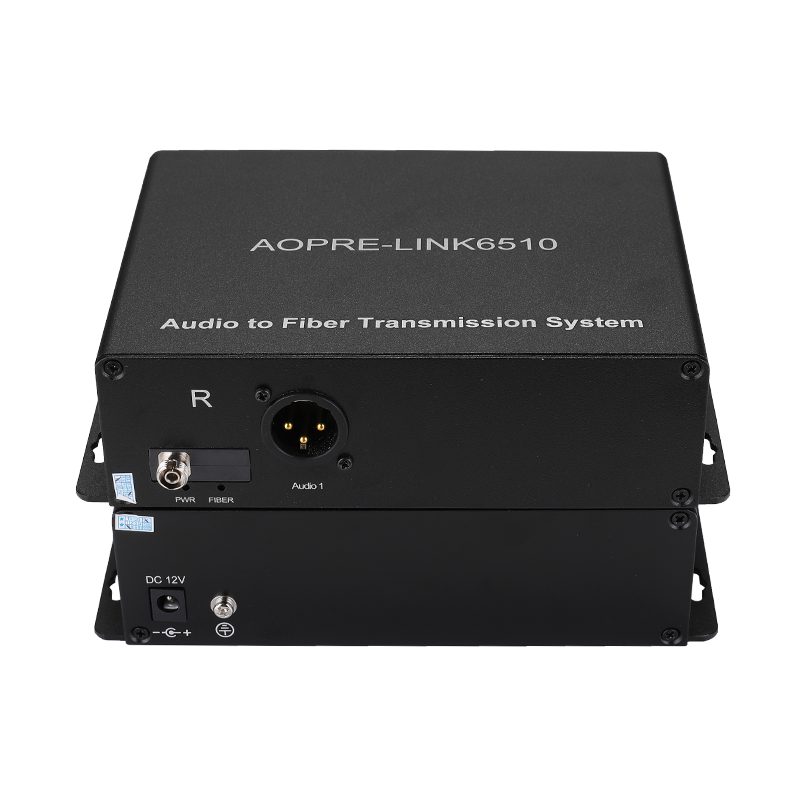

| AOPRE-LINK6510 | 1路正向卡儂頭平衡音頻光端機 |
| AOPRE-LINK6510 | 1路雙向卡儂頭平衡音頻光端機 |

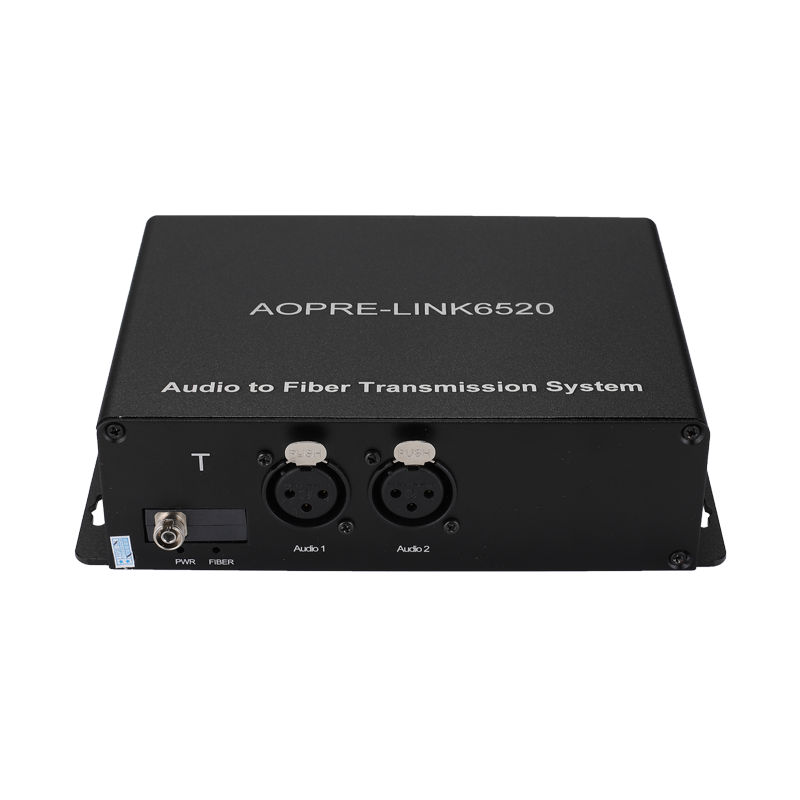

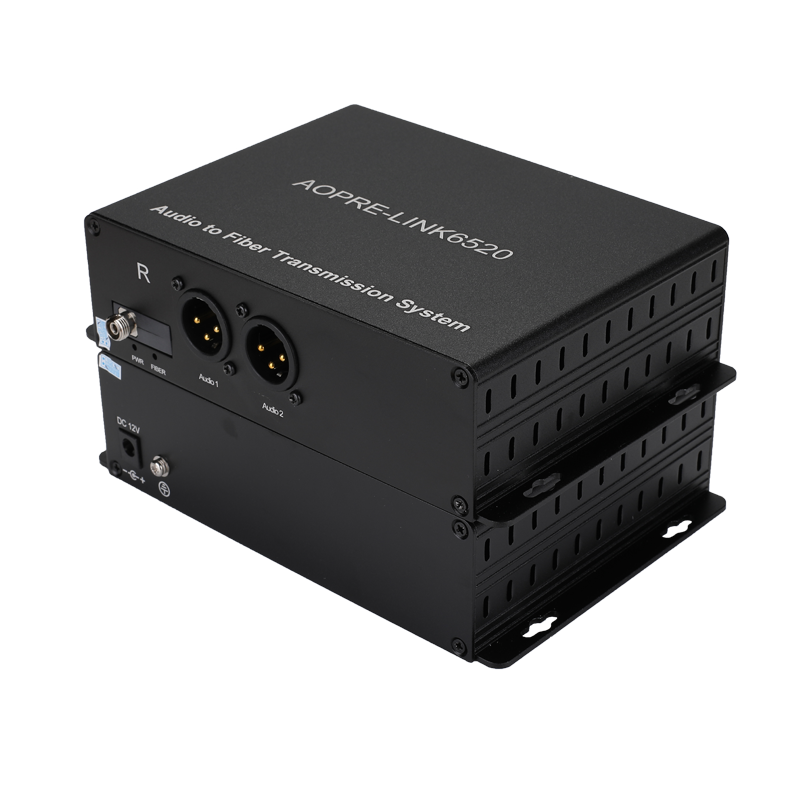

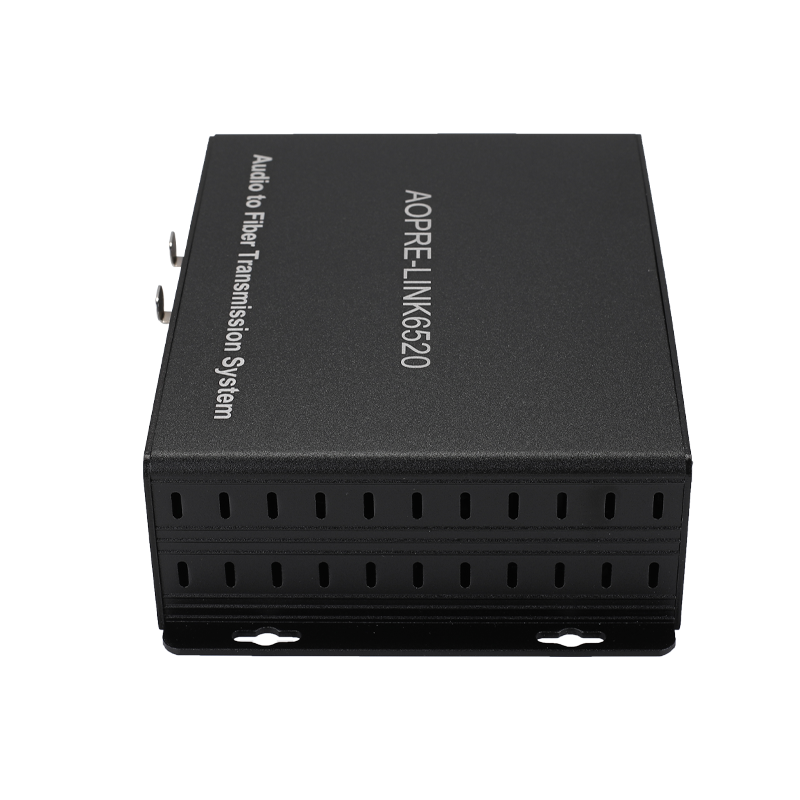

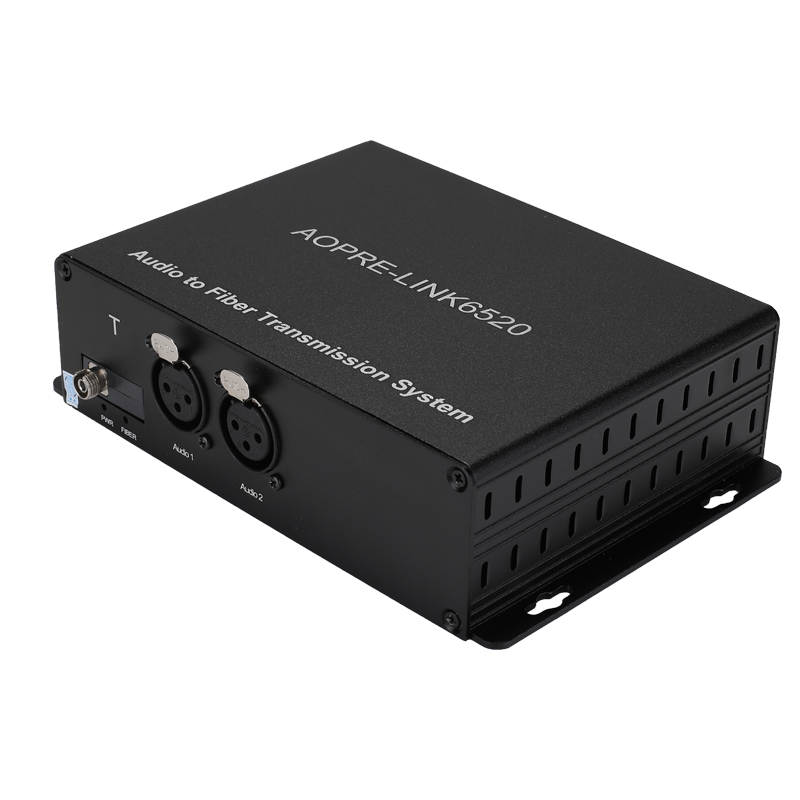

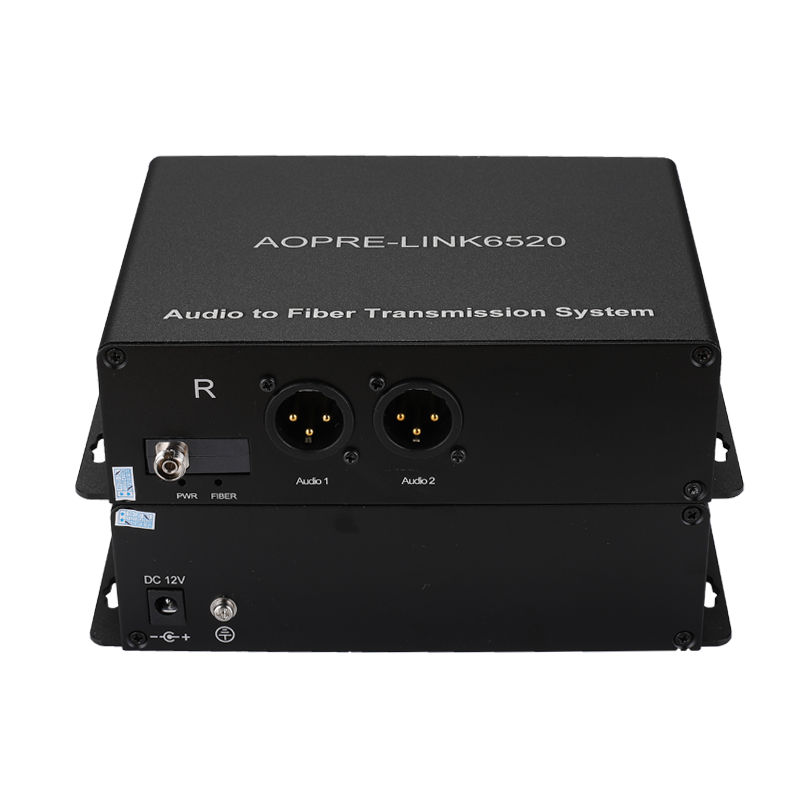

| AOPRE-LINK6520 | 2路正向卡儂頭平衡音頻光端機 |
| AOPRE-LINK6520 | 2路雙向卡儂頭平衡音頻光端機 |

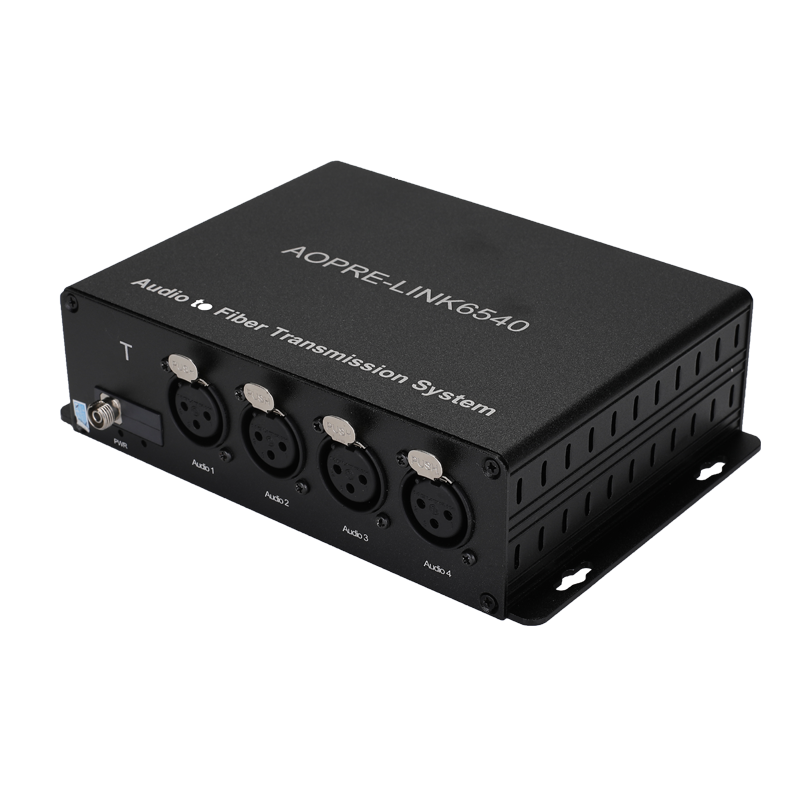

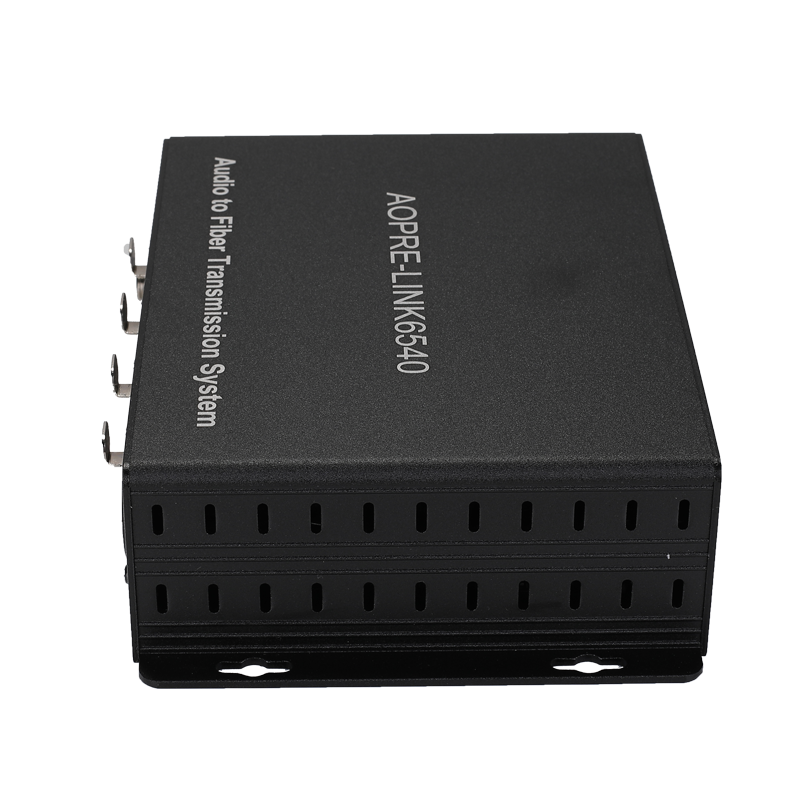

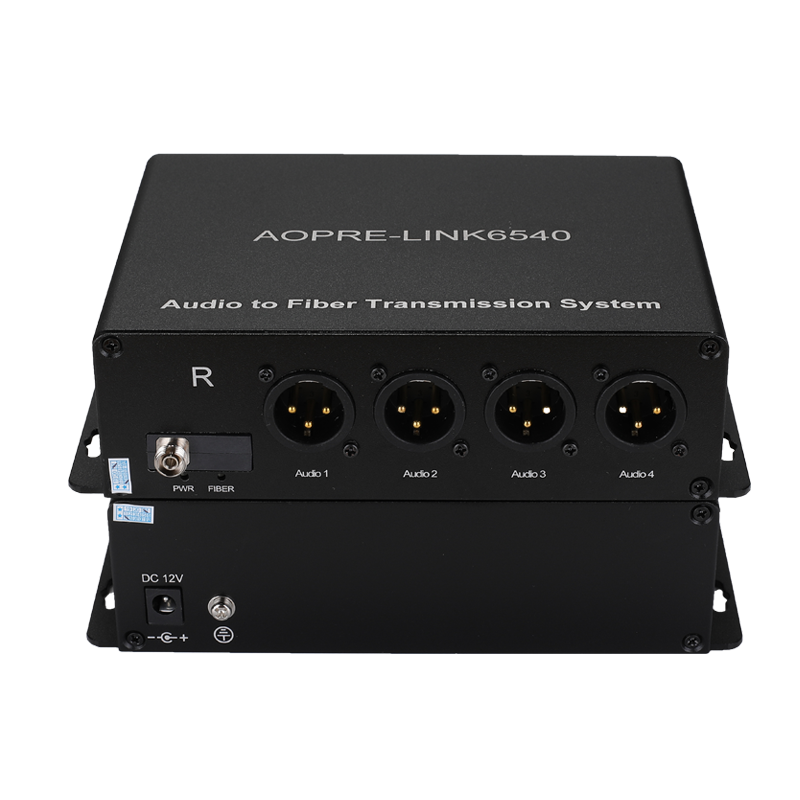

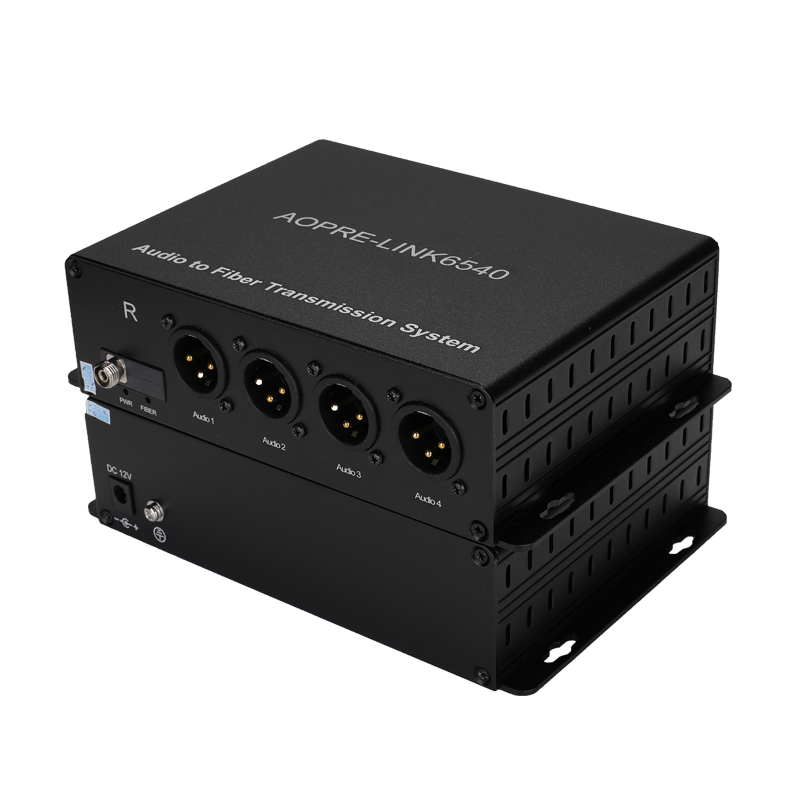

| AOPRE-LINK6540 | 4路正向卡儂頭平衡音頻光端機 |
| AOPRE-LINK6540 | 4路雙向卡儂頭平衡音頻光端機 |
| AOPRE-LINK6580 | 8路正向卡儂頭平衡音頻光端機 |
| AOPRE-LINK6580 | 8路雙向卡儂頭平衡音頻光端機 |
| AOPRE-LINK6516 | 16路正向卡儂頭平衡音頻光端機 |
| AOPRE-LINK6516 | 16路雙向卡儂頭平衡音頻光端機 |
| AOPRE-LINK6532 | 32路雙向卡儂頭平衡音頻光端機 |
訂貨信息
