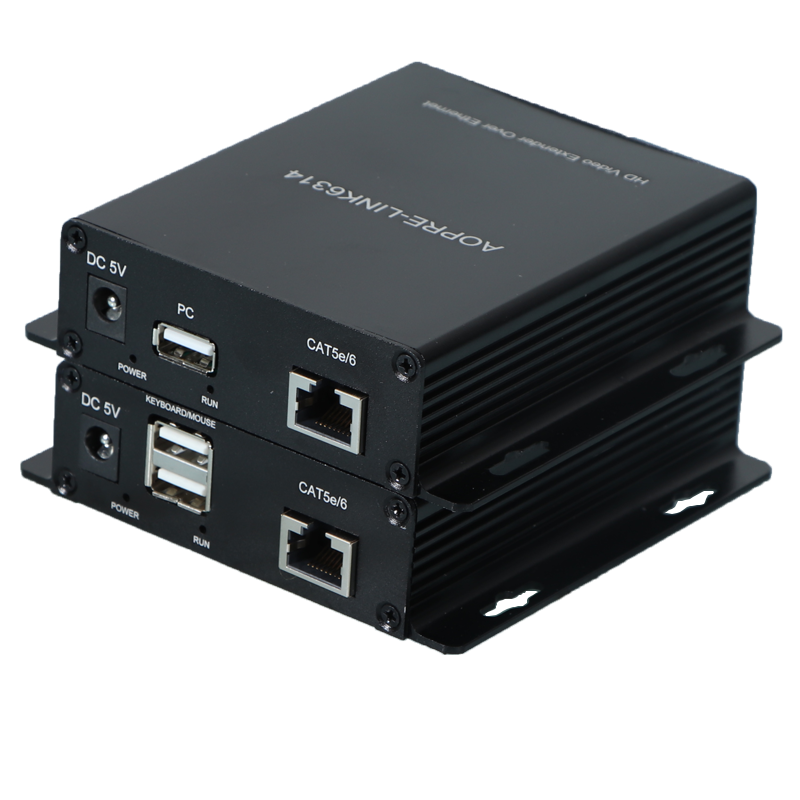

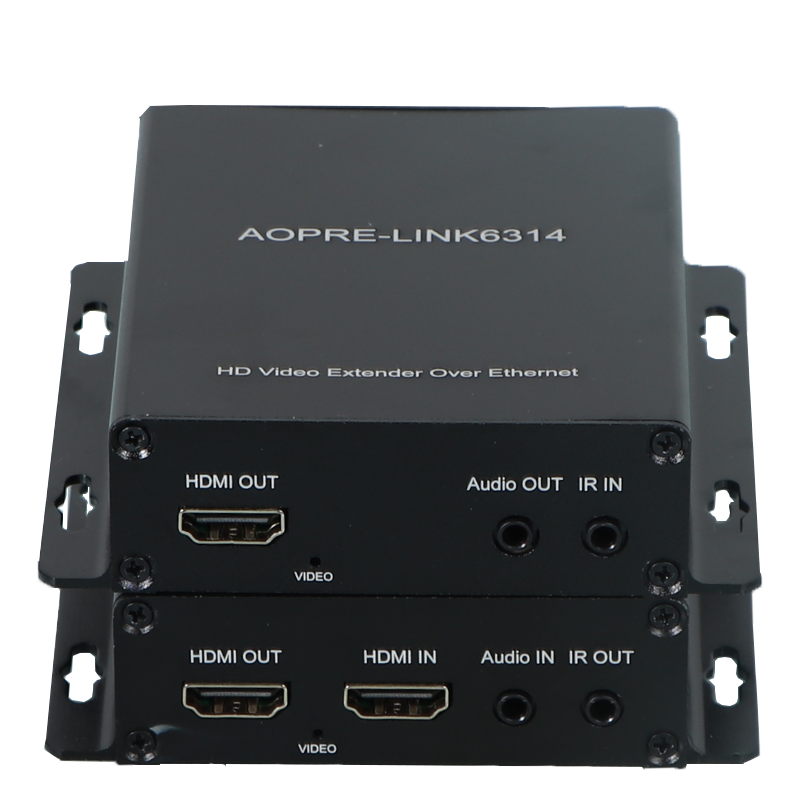

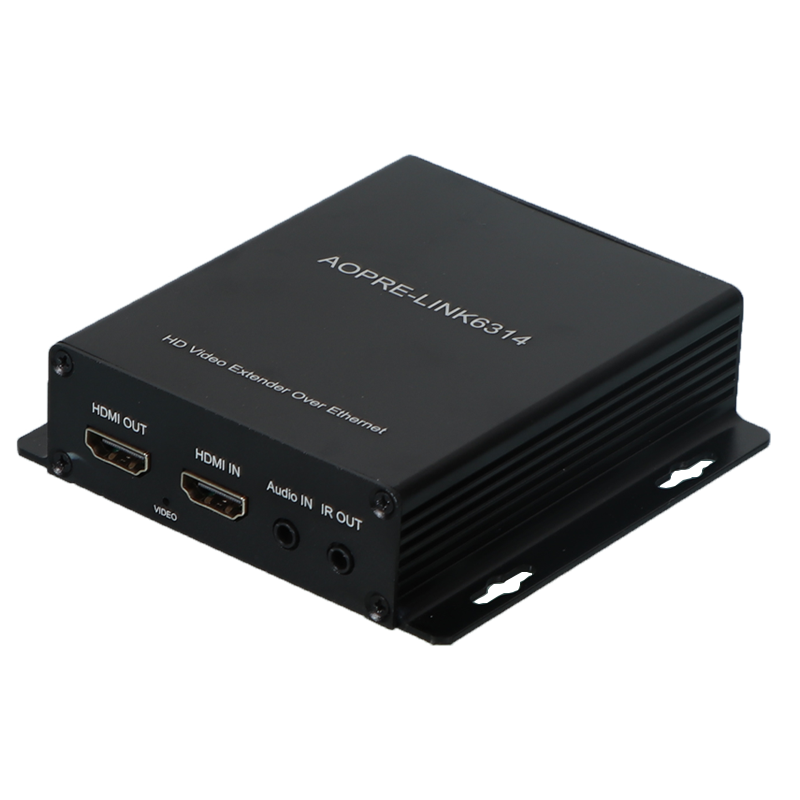

AOPRE-LINK6314商用級HDMI網絡(luò )延長器
商用級HDMI音視頻網絡(luò )延長器用于延長傳輸HDMI音視頻信號，通常在HDMI線極限長度無法滿足傳輸距離的情況下使用。本產品是通過CAT5e/6類網線將HDMI音視頻信號高清傳輸至200米內的用戶端，設備支持TCP/IP網絡(luò )協議，可通過交換機實現一個發射機對多個接收機傳輸，遠距離傳輸的同時支持本地HDMI輸出，支持紅外回傳，獨立音頻傳輸，可在顯示器端遠程控制信號源（主機-KVM，電視盒子-IR紅外），在為用戶降低成本的同時保證信號的穩定。商用級HDMI音視頻網絡(luò )延長器內置EDID極大的提升了設備的兼容性。該設備具有傳輸距離遠、使用成本低、安裝方便、兼容性好、是一種穩定高效的傳輸方式
產品介紹
n 1路HDMI視頻帶本地環出+1路正向3.5音頻+1路反向IR信號
n 1路HDMI視頻帶本地環出+KVM+1路正向3.5音頻+1路反向IR信號
產品特點
? HDMI視頻最高支持分辨率1920*1080P@60Hz向下兼容；
? 集成的HDCP解密引擎，用于接收受保護的音頻和視頻內容;
? EDID透傳，自動匹配信號源和顯示設備；
? 發射機支持本地環出監視功能；
? 支持24bit內嵌數字音頻；
? 優先級獨立模擬3.5mm音頻；
? 支持音頻加嵌功能，解嵌功能；
? 支持鍵盤鼠標功能；
? 支持反向IR紅外功能；
? 支持通過以太網交換機實現點對多信號傳輸(最多可達255個點)；
? 通過CAT5e/6類網線傳輸距離可達200米；
? 內置ESD靜電保護電路，安裝簡單，即插即用；
? 設備有區分發射機（信號源），接收機（顯示端）；
適用環境
廣泛應用于信息發布系統，安防監控，視頻會(huì )議系統，高清教學系統，LCD拼接大屏、LED拼接屏、工程投影融合等項目;
技術規格
視頻指標 | |
視頻版本 | HDMI1.3（全數字） |
HDCP協議 | 1.2 |
最高像素時鐘 | 148.5MHZ |
分辨率 | 720 (1440) x 480i @ 59.94/60Hz 720 (1440) x 576i @ 50Hz 720 x 480p @ 59.94/60Hz 720 x 576p @ 50Hz 1280 x 720p @ 59.94/60Hz 1280 x 720p @ 50Hz 1920 x 1080i @ 59.94/60Hz 1920 x 1080i @ 50Hz 1920 x 1080p @ 23.98/24Hz 1920 x 1080p @ 59.94/60Hz 1920 x 1080p @ 50Hz |
建議使用HDMI線長 |
|
物理接口 | HDMI-A 接口 |
KVM(USB)指標 | |
版本 | 1.1 |
發射機物理接口 | USB母口 A型口 |
接收機物理接口 | USB母口 A型口 |
音頻指標 | |
采樣頻率 | 32k、44.1k、48k、64k、88.2k、96k、176.4k、192kHz |
采樣深度 | 24bit |
動態帶寬 | 96db |
總諧波失真(THD) | -88db |
信噪比（SNR） | 96db |
音頻輸入/輸出阻抗 | 600Ω |
信號電平 | VPP 3.3V |
物理接口 | 3.5mm立體聲音頻插座 |
信號類型 | 模擬立體聲道 |
IR指標 | |
紅外接口 | 標準3.5MM接口 |
紅外頻率 | 標配20-60KHz |
信號類型 | 數字信號 |
紅外傳輸方向 | 反向傳輸 |
其它指標 | |
工作溫度 | -20°C ~70°C |
存儲溫度 | -40°C ~85°C |
產品尺寸 | 104*104*28mm |
產品凈重（對） | 0.35/kg |
產品重量（含外包裝） | 0.6/kg |
產品外包裝尺寸 | 275*220*55mm |
供電方式 | 5V1A |
功耗 |
|
