商用級VGA音視頻網絡(luò )延長器
商用級VGA音視頻光端機用于延長傳輸VGA音視頻信號，通常在VGA線極限長度無法滿足傳輸距離的情況下使用。本產品是通過CAT5e/6類網線將VGA音視頻信號高清傳輸至200米內的用戶端，設備支持TCP/IP網絡(luò )協議，可通過交換機實現一個發射機對多個接收機傳輸，遠距離傳輸的同時支持紅外回傳，獨立音頻傳輸，可在顯示器端遠程控制信號源（主機-KVM，電視盒子-IR紅外），在為用戶降低成本的同時保證信號的穩定。
產品介紹
該設備具有傳輸距離遠、使用成本低、安裝方便、兼容性好、是一種穩定高效的傳輸方式。
產品特點
l VGA視頻最高支持分辨率1920*1080P@60Hz向下兼容；
l 支持自動相位檢測 (APD)
l 支持自動位置校準（APC）
l 支持自動增益校準（AGC）
l 支持獨立模擬3.5mm音頻；
l 支持鍵盤鼠標功能；
l 支持反向IR紅外功能；
l 支持通過以太網交換機實現點對多信號傳輸(最多可達255個點)；
l 支持多對多信號傳輸應用；
l 通過CAT5e/6類網線傳輸距離可達200米；
l 內置ESD靜電保護電路，安裝簡單，即插即用；
l 支持與本公司HDMI/DVI系列互傳互通；
l 設備有區分發射機（信號源），接收機（顯示端）
適用環境
廣泛應用于軍演監控站，保安系統，監獄/碼頭/車站/礦廠場地監控，道路監控、電子警察監控系統，高速公路視頻監控系統，關口檢查站等項目。
技術規格
視頻指標 | |
視頻規格 | RGB帶單獨同步H和V |
最高像素時鐘 | 148.5MHZ |
分辨率 | 480i/p, 576i/p 720p25/30/50/60 1080i50/60 1080p24/25/30/50/60
|
建議使用VGA線長 |
|
物理接口 | HD-15 VGA母口 |
KVM(USB)指標 | |
版本 | 1.1 |
發射機物理接口 | USB母口 A型口 |
接收機物理接口 | USB母口 A型口 |
音頻指標 | |
采樣頻率 | 32k、44.1k、48k、64k、88.2k、96k、176.4k、192kHz |
采樣深度 | 24bit |
動態帶寬 | 96db |
總諧波失真(THD) | -88db |
信噪比（SNR） | 96db |
音頻輸入/輸出阻抗 | 600Ω |
信號電平 | VPP 3.3V |
物理接口 | 3.5mm立體聲音頻插座 |
信號類型 | 模擬立體聲道 |
IR指標 | |
紅外接口 | 標準3.5mm接口 |
紅外頻率 | 標配20-60KHz |
信號類型 | 數字信號 |
紅外傳輸方向 | 反向傳輸 |
其它指標 | |
工作溫度 | -20°C ~70°C |
存儲溫度 | -40°C ~85°C |
產品尺寸 | 104*104*28mm |
產品凈重（對） | 0.35/kg |
產品重量（含外包裝） | 0.6/kg |
產品外包裝尺寸 | 275*220*55mm |
供電方式 | DC 5V |
功耗 | 2.5W |
安裝實例
產品示意連接圖

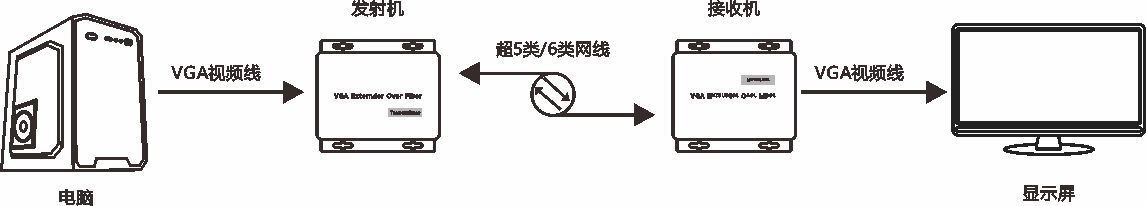

案例一：點對點

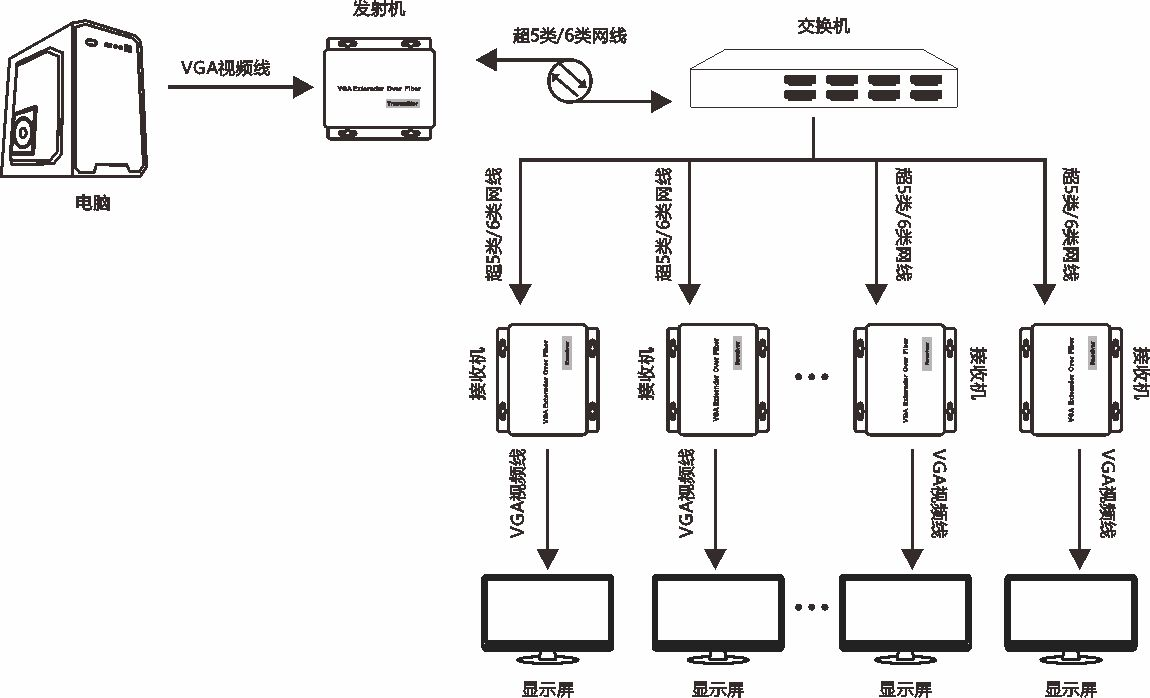

案例二：點對多
訂貨信息
