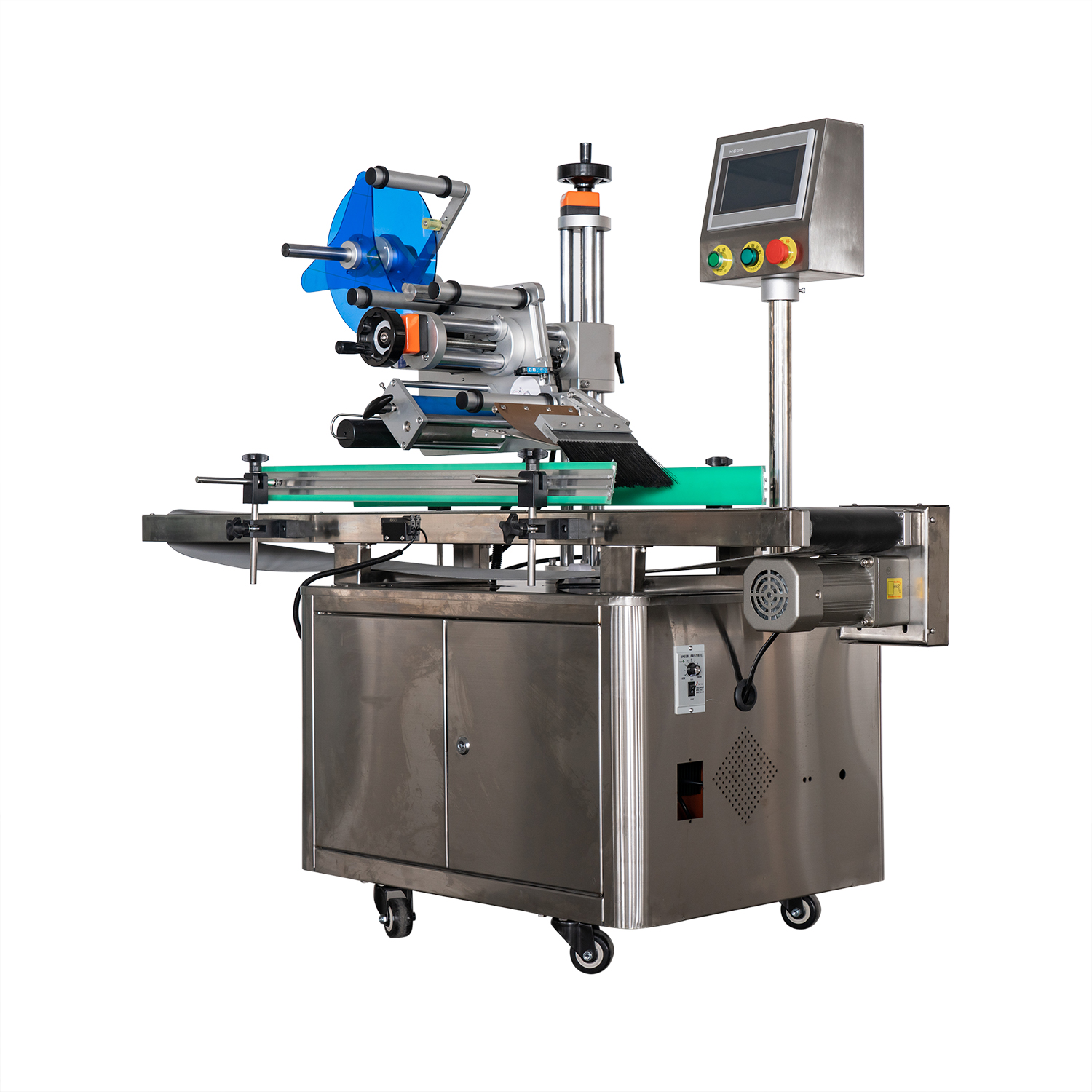

全自動平面貼標機

一、基本用途

全自動平面貼標機適用于在各種物品的上平面貼標簽或不干膠膜，如書本、文件夾、盒子、紙箱袋子等，廣泛應用于大件產品的平面貼標，規格范圍大的平面類物體貼標。

可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。

可結合產品考慮選配自動送料機構，如振動盤、自動送料機構等 ，取代人工放料更高效。

二、適用范圍

◆適用標簽：不干膠標簽，不干膠膜，電子監管碼，條形碼等。

◆適用產品：要求在平面、大弧度面上貼附標簽或膜的產品。

◆應用行業：廣泛應用于印刷、文具、食品、日化、電子、醫藥、等行業。

◆應用實例：書本平面貼標、文件夾貼標、包裝盒子貼標、板材貼標等。

三、工作過程

◆核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。

◆操作過程：放產品（可接流水線）—>產品輸送（自動實現）—>產品糾正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>覆標（自動實現）—>收集已貼標產品。

四、技術參數：（以下為標準機型技術參數，其他特殊要求和功能，可量身訂做）。

◆ 適用產品尺寸（長×寬×高/厚）： 長：40mm～400mm ； 寬：40mm～200mm ； 高：0.2mm～150mm

◆  適用標簽長度：6mm～250mm

◆  適用標簽寬度（底紙寬度）：20mm～150mm

◆適用標卷外徑：φ350毫米以下均可

◆  適用標卷內徑：φ76mm

◆  貼標精度：±1mm

◆  出標速度（m/min）：步進：19m/min 伺服：25m/min

◆  貼標速度（pcs/min) ：步進：40～150pcs/min 伺服：50～200pcs/min

◆  輸送速度（m/min）：步進：5～19m/min 伺服：5～25m/min 調速：5～18 m/min

◆  功率（W）：500W(牽引步進) 950W(牽引伺服)

◆  頻率（HZ）：50HZ

◆  電壓（V）：220V

◆  重量：約180kg

◆ 設備外形尺寸（長×寬×高）：1600mm×780mm×1400mm

五、功能特點

◆貼標精度高，細分步進電機或伺服電機驅動送標，送標精準；標帶繞行糾偏機構設計，保證標簽牽引過程中不左右偏移；偏心輪技術應用于牽引機構，牽引標簽不打滑，確保出標精準；

◆堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用；

◆穩定性高，松下PLC+威綸觸摸屏+松下針形電眼+德國西克標簽電眼組成的高級電控系統，支持設備7×24小時運轉；

◆調整簡單，設計6自由度可調調整座，不同產品之間的轉換變得簡單、省時；

◆應用靈活，可單機生產或接流水線生產，生產現場布局簡單；

◆智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

◆觸摸屏操作界面，全中文注釋和完善的故障提示功能，各種參數調整簡單快捷，操作方便；

◆功能強大，具有生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；

◆可選配功能和部件：

①熱打碼/噴碼功能；

②自動收料功能（結合產品考慮）；

③自動上料功能（結合產品考慮）；

④增加貼標裝置；

⑤其他功能（按客戶要求訂做）。
